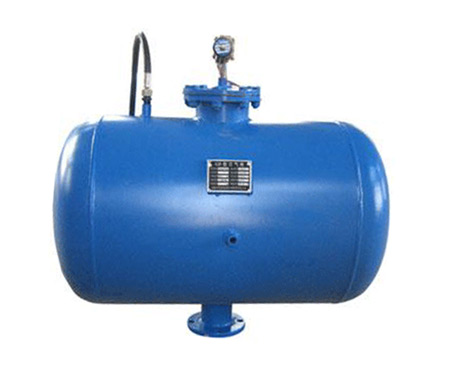

1、打开进气阀门，空气通过S、 S’进入缸套，迫使活塞移向位置C，密封筒体，然后空气通过逆止阀进入筒体。压缩空气经过活塞B中的逆.止阀充满并贮存于筒体，此时，助流器处于待发射状态。
2 、电磁阀，通电工作关闭气源孔A，打开排气孔O，缸套中的空气顺利排出。缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料。
二、目前该系统存在问题
空气炮正常不投状态下，压缩空气一直向空气炮罐内充气，空气炮存在的缺陷多为油雾器密封不好导致在漏油，法兰结合面垫片老化或接头松脱导致漏气。由于最近这几个月经常下雨，燃料上煤较湿，在燃用湿煤的情况，为防止原煤仓蓬煤，运行人员每个2个小时投入一次空气炮，空气炮投入频繁，截至统计日期空气炮缺陷共发生55次，从缺陷统计情况漏油或缺油的缺陷仍占空气炮缺陷的大多数。空气炮安装位置高，每次缺陷处理均需要搭设较高的脚手架，缺陷处理耗费人力，且高空作业存在一定风险隐患。因此为减少空气炮缺陷的发生，保证空气炮设备可靠性，需要对空气炮系统进行改造。
