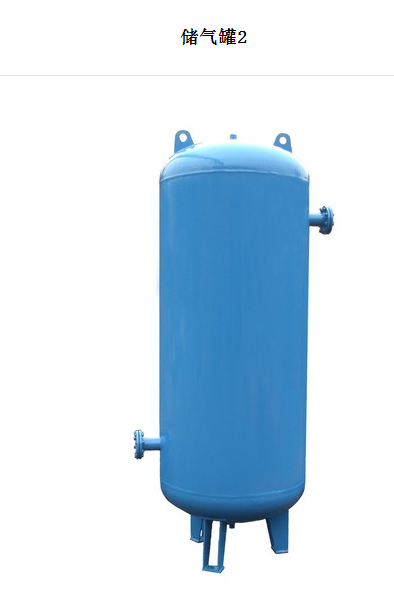

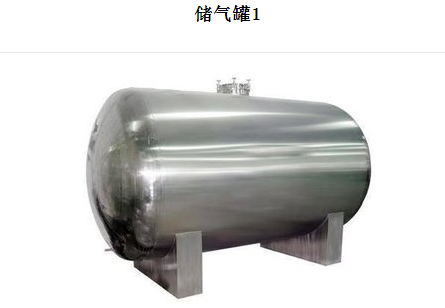

产品概述:
储气罐是指专门用来储存气体的设备,同时起稳定系统压力的作用,根据储气罐的承受压力不同可以分为高压储气罐,低压储气罐,常压储气罐。储气罐不同分:碳素钢储气罐、低合金钢储气罐、不锈钢储气罐。按照压力分:低压储气罐、中压储气罐、高压储气罐。储气罐(压力容器)一般由筒体、封头、法兰、接管、密封元件和支座等零件和部件组成。此外,还配有安全装置、表计及完成不同生产工艺作用的内件。
产品类型:
序号 | 容积 m³ | 压力 Mpa | 温度 ℃ | 内径 φ1 | 总高 H1 | 进气口 | 出气口 | 支座 | 排污阀 | |||
a | H2 | b | H3 | φ2 | φ3 | |||||||
13 | 1 | 0.8 | 100 | 800 | 2406 | 80 2〞 | 800 | 80 2〞 | 1920 | 560 | 24 | R3/4〞 |
14 | 1 | 1.0 | 100 | 800 | 2406 | 80 2〞 | 800 | 80 2〞 | 1920 | 560 | 24 | R3/4〞 |
21 | 2 | 0.8 | 100 | 1100 | 2702 | 80 | 856 | 80 | 2156 | 670 | 24 | R1〞 |
22 | 2 | 1.0 | 100 | 1100 | 2702 | 80 | 856 | 80 | 2156 | 770 | 24 | R1〞 |
23 | 2 | 1.3 | 100 | 1100 | 2702 | 80 | 856 | 80 | 2156 | 770 | 24 | R1〞 |
24 | 2 | 1.6 | 100 | 1100 | 3070 | 80 | 850 | 80 | 2530 | 770 | 24 | R1〞 |
34 | 5 | 1.0 | 100 | 1400 | 3590 | 150 | 1010 | 150 | 3310 | 1050 | 24 | R1〞 |
35 | 5 | 1.3 | 100 | 1400 | 3880 | 150 | 940 | 150 | 3240 | 1050 | 24 | R1〞 |
36 | 5 | 1.6 | 100 | 1400 | 3790 | 150 | 965 | 150 | 3165 | 1050 | 24 | R1〞 |
44 | 10 | 0.8 | 100 | 2000 | 3766 | 150 | 1083 | 150 | 2933 | 1500 | 30 | R1〞 |
45 | 10 | 1.0 | 100 | 2000 | 3800 | 150 | 1100 | 150 | 2950 | 1500 | 30 | R1〞 |
50 | 20 | 0.8 | 100 | 2400 | 5204 | 150 | 1302 | 150 | 4202 | 1800 | 36 | 25 |
51 | 20 | 1.0 | 100 | 2400 | 5204 | 150 | 1302 | 150 | 4202 | 1800 | 36 | 25 |
52 | 25 | 0.8 | 100 | 2600 | 5400 | 250 | 1300 | 250 | 4300 | 1950 | 36 | 40 |
53 | 30 | 0.8 | 100 | 2600 | 6400 | 200 | 1300 | 200 | 5300 | 1950 | 36 | 40 |
54 | 30 | 1.0 | 100 | 2600 | 6504 | 200 | 1402 | 200 | 5402 | 1950 | 36 | 40 |
产品选型:
客户根据使用用途来选定
